口径：
特点：

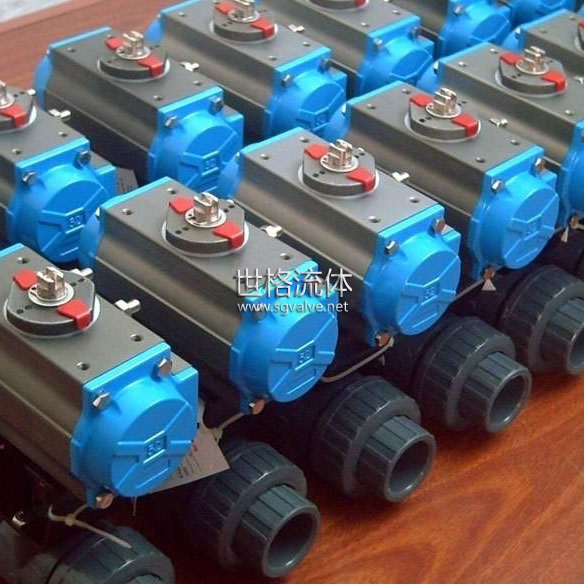

气动塑料球阀概述
本阀重量轻、耐腐蚀性强，被应用于多个领域，如一般纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业，品质得到广大用户的认可。
外型结构紧凑美观
本体重量轻容易安装
耐腐蚀性强，应用范围广
材质卫生无毒、耐磨损、容易拆卸，维护简单易行
主要规格参数
| 空气驱动 | 压缩空气4-6bar(可带手轮) |
|---|---|
| 公称通径 | 15～100mm |
| 公称压力 | 1.0～1.6Mpa |
| 适用温度 | 0～+60℃ |
| 连接方式 | 法兰、螺纹、由令 |
| 阀结构 | 一体、三通L、三通T |
| 阀体材质 | UPVC、CPVC、PP |
| 阀芯材质 | UPVC、CPVC、PP |
| 密封材质 | PTFE |
| 适用介质 | PVC兼容的食品工业化学溶剂 |
| 可选附件 | 限位开关、定位器、电磁阀、减压阀 |
主要连接尺寸
| 通径(mm) | 英寸″ | 尺寸（mm） | |||||||
|---|---|---|---|---|---|---|---|---|---|
| L | L1 | L2 | D1 | D2 | D3 | D4 | D5 | ||
| 15 | 1/2 | 112 | 60 | 16 | 13 | 20.1 | 20.3 | 31 | 45 |
| 20 | 3/4 | 132 | 73 | 19 | 18 | 25.1 | 25.3 | 37 | 55 |
| 25 | 1 | 144 | 78 | 22 | 23 | 32.1 | 32.3 | 44 | 66 |
| 32 | 1 1/4 | 165 | 87 | 26 | 30 | 40.1 | 40.3 | 54 | 82 |
| 40 | 1 1/2 | 171 | 92 | 31 | 38 | 50.1 | 50.3 | 65 | 98 |
| 50 | 2 | 200 | 112 | 38 | 48 | 63.1 | 63.3 | 79 | 120 |
| 65 | 2 1/2 | 273 | 136 | 44 | 61 | 75.1 | 75.3 | 92 | 140 |
| 80 | 3 | 303 | 158 | 51 | 69 | 90.1 | 90.3 | 108 | 160 |
| 100 | 4 | 326 | 176 | 61 | 99 | 110.1 | 110.4 | 146 | 225 |
