执行标准：

使用范围：DN40-DN600
PN 10 - PN 16 - ANSI 150
法兰标准：PN 10 - PN 16 - ANSI 150 DN 40 至 DN 300.
PN 10 DN350-DN600
结构长度符合EN 558-1 20系列标准
阀门头符合ISO 5211:2003标准
泄漏等级符合EN 12266-1 A级
工作温度：
乙丙橡胶EPDM-40°C至+170°C （极限）
乙丙橡胶EPDM-40°C至+135°C （工作）
丁晴橡胶NBR-10°C至+80°C
氟橡胶FKM-10°C至+190°C
聚四氟乙烯PTFE-10°C +150°C
法兰工作压力：
DN40至DN300 PN16bar
DN350至DN600 PN10bar

可选工作温度：
硅胶SILICONE -50°C至+200°C
氯磺化聚乙烯HYPALON -20°C至+120°C
其他应用，请与国产精品麻豆乱伦技术部门联系。

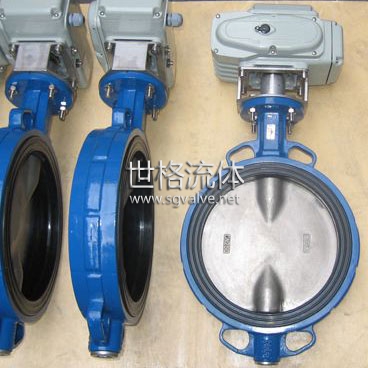

骨架式衬套密封，骨架支撑坚固而不变形，易于安装、更换
PTFE轴衬套与阀板完美结合，以减少摩擦
碟片边缘经过机械加工和抛光处理，密封性能更好、磨损更低、开闭阻力更小两段式阀轴，Kv值更好，轴与阀板无任何紧固件，避免破坏和腐蚀的风险
三级密封，三个O型环分别在骨架式密封圈的上下端口、密封圈与下段轴连接处形成三级密封，有效提高密封性能

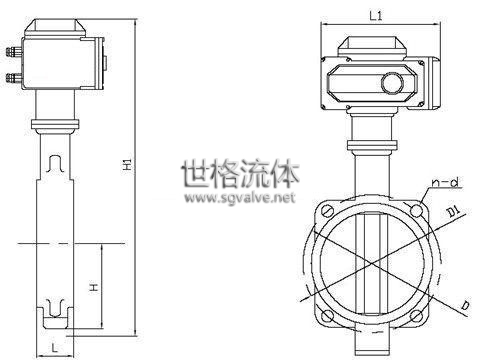

【阀门结构图】：



【产品零部件材料】：

零件名称	材料
阀体	灰铸铁、球墨铸铁、铸钢、不锈钢、特殊材料
蝶板	球墨铸铁、铸钢、不锈钢、合金钢
阀轴	2Cr13、不锈钢
密封圈	各种橡胶、聚四氟乙烯
填料	O型圈、柔性石墨

【产品外形及连接尺寸】：

DN	L	H	H1	A	B	0.6MPa		1.0MPa		1.6MPa
						DO	n-d	DO	n-d	DO	n-d
50	43	63	306	180	200	110	4-14	125	4-18	125	4-18
65	46	70	321	180	200	130	4-14	145	4-18	145	4-18
80	46	83	346	180	200	150	4-18	160	8-18	160	8-18
100	52	105	387	180	200	170	4-18	180	8-18	180	8-18
125	56	115	411	180	200	200	8-18	210	8-18	210	8-18
150	56	137	447	270	280	225	8-18	240	8-22	240	8-22
200	60	164	572	270	280	280	8-18	295	8-22	295	8-22
250	68	206	646	270	280	335	12-18	350	12-22	355	12-26
300	78	230	738	380	420	395	12-22	400	12-22	410	12-26
350	78	248	761	380	420	445	12-22	460	16-22	470	16-26
400	102	289	877	450	470	495	16-22	515	16-26	525	16-30
450	114	320	938	480	490	550	16-22	565	20-26	585	20-30
500	127	343	993	480	490	600	20-22	620	20-26	650	20-33
600	154	413	1131	480	490	705	20-26	725	20-30	770	20-36
700	165	478	1476	640	660	810	24-26	840	24-30	840	24-36
800	190	525	1533	640	660	920	24-30	950	24-33	950	24-39
900	203	585	1655	750	860	1020	24-30	1050	28-33	1050	38-39
1000	216	640	1765	850	900	1120	28-30	1160	28-36	1170	28-42
1200	254	755	1995	850	900	1340	32-33	1380	32-39	1390	32-48
