产品概述

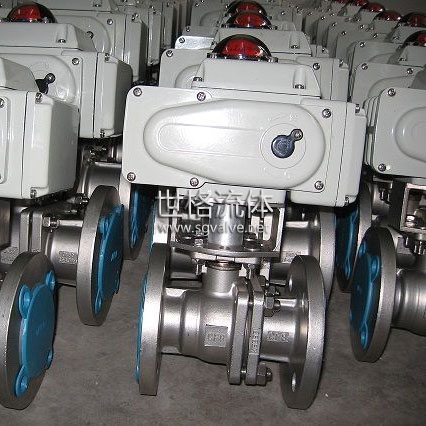

Q941型电动球阀适用于两位切断、调节的场合。阀与执行机构的连接采用直连方式，电动执行机构内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点。执行机构可根据用户要求另配置UNIC、PSQ、HQ、DHL等型号电子式电动执行机构或GTX、AL等气活塞式执行机构。
执行标准
1、设计与制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法兰尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、结构长度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、检验主试验：JB/T 9092、API 598。
电动球阀技术参数和性能
|
CH系列执行机构技术参数
|
阀体参数
|
|||
|
电源
|
AC200/220V，50/60Hz
|
公称通径
|
DN10～300mm
|
|
|
输出力矩
|
50N·M～2000N·M
|
公称压力
|
PN1.6 2.5 4.0 6.4 31.5MPa(定制)
|
|
|
动作范围
|
0～90° 0～360°
|
泄漏量
|
软密封:零泄漏
|
硬密封:≤额定流量的10-5
|
|
动作时间
|
15秒/30秒/60秒
|
执行机构
|
可另配PSQ、HQ、UNIC、361RS
等系列电子式电动执行机构 |
|
|
保护装置
|
过热保护
|
流量特性
|
快开特性
|
|
|
环境温度
|
-30°～60°
|
可调范围
|
DN10-80
|
DN100-300
|
|
250:1
|
350:1
|
|||
|
手动操作
|
同附带手柄操作
|
基本误差
|
±1%
|
|
|
限位
|
电气、机械二重限位
|
死区
|
≤1%
|
|
|
防护等级
|
相当于IP-65
|
回差
|
≤1%
|
|
|
位置测量
|
可选装开关或电位计
|
适用温度
|
密封面
|
|
|
驱动电机
|
8W/E
|
PTFE≤150℃ RTFE≤180℃ PPL≤300℃ 硬密封≤450℃
|
||
|
进线接口
|
PE1/2〞进线线锁
|
|||
CF3
试验压力
（Mpa）
公称压力（Mpa）
压力级（class）
JIS(Mpa)
1.6
2.5
4.0
6.4
10.0
150
300
600
10K
20K
强度试验
2.4
3.8
6.0
9.6
15.0
3.1
7.8
15.3
2.4
3.8
密封试验
1.8
2.8
4.4
7.0
11.0
2.2
5.6
11.2
1.5
2.8
气密试验
0.5～0.7
主要零件材质
零件名称
材 料
阀体
WCB
ZG1Cr18Ni9Ti
CF8
(304)
(304L)
ZG1Cr18Ni12Mo2Ti
CF8M(316)
CF3M
(316L)
球体、阀杆
2Cr13
1Cr18Ni9Ti
0Cr19Ni9
(304)
00Cr19Ni11
(304L)
1Cr18Ni12Mo2Ti
0Cr17Ni12Mo2
(316)
00Cr17Ni12Mo2
(316L)
密封圈
聚四氟乙烯(PTFE)、增强聚四氟乙烯(PPL)、对位聚苯 柔性石墨
适用介质
水、气体、蒸汽、油品等
硝酸等腐蚀性介质
强氧化性介质
醋酸等腐蚀介质
尿素等腐蚀性介质
